1200bph de Productielijn van de mineraalwater Bottelmachine voltooit 5 Gallon/20L-Flessenwater het Vullen Machine

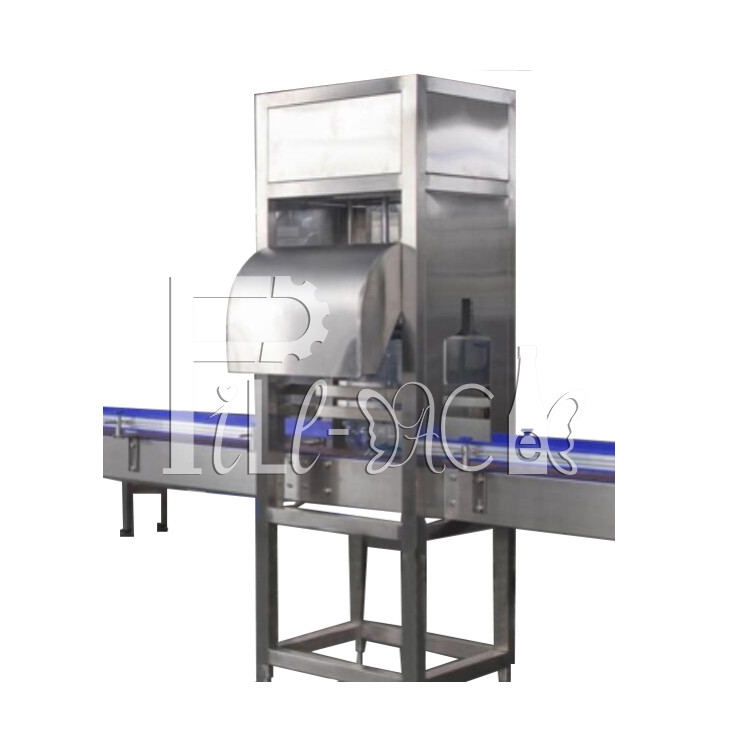

1.1, Automatische Ontdopper

Deze Gallon fles buitenborstellijn wordt aangedreven door een cilinder, bestuurd door PLC; Automatisch werken door vatcontrole;
De ontdekkingskop is samengesteld uit een klauwapparaat en een cilinder, de positie van de ontdekkingskop kan op en neer bewegen, het klauwapparaat kan enigszins worden aangepast om geschikt te zijn voor verschillende doppen.
Wanneer de gallonfles de machine binnenkomt, gaat de ontdekkingskop naar beneden en houdt het klauwapparaat de zijkanten van de vatdop stevig vast, en tilt vervolgens het vat op om de doppen te verwijderen; En wanneer de doppen zijn verwijderd, blaast de compressorlucht de doppen in de doptrechter en vallen ze vervolgens naar buiten in de eigen houder van de klant;
De klauwdruk is aangepast om de doppen te beschermen;

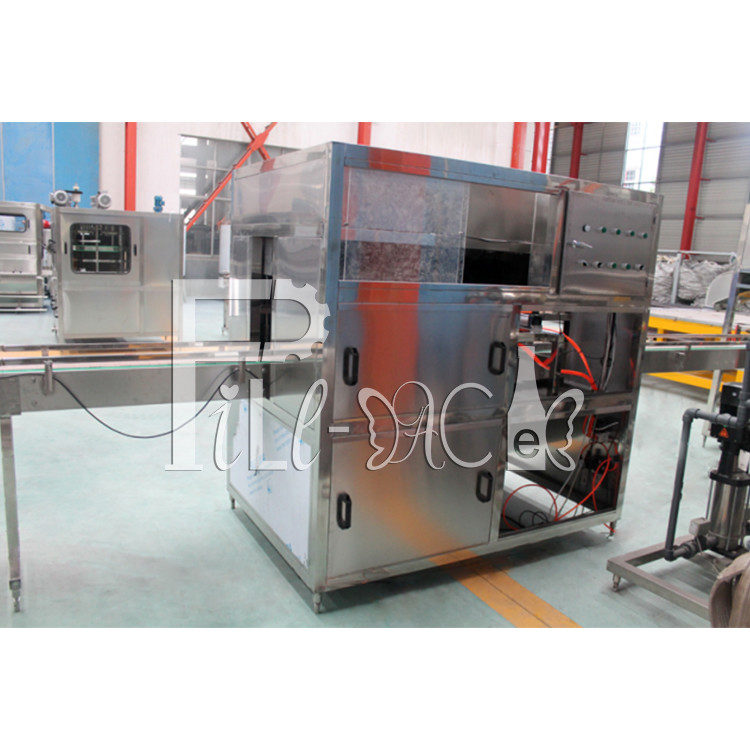

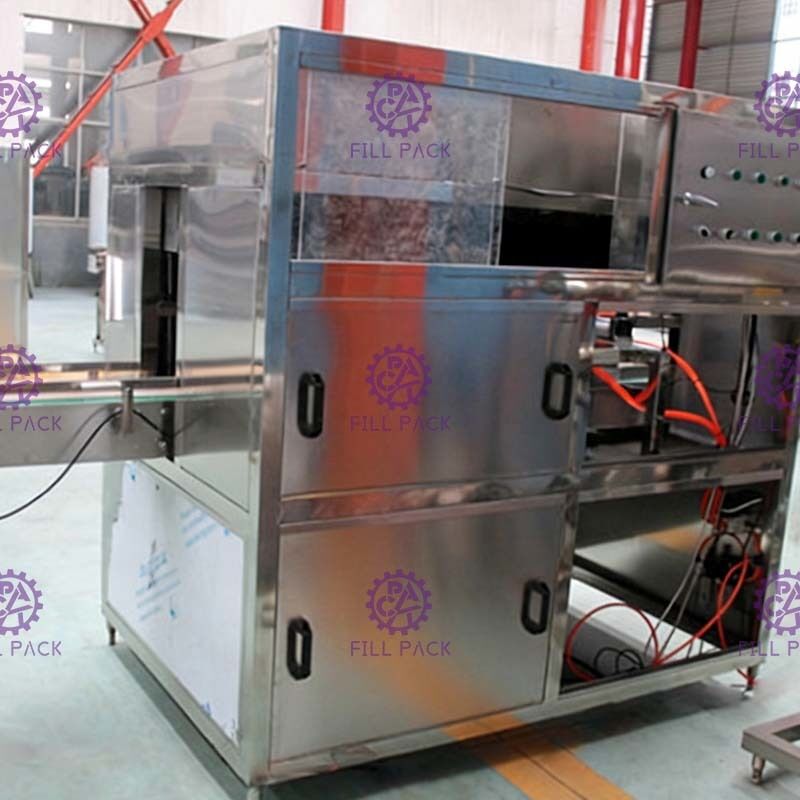

Algemeen

De Gallon fles buitenborstellijn wordt gebruikt voor het buiten borstelwassen van gallonflessen; Wanneer de flessen door de transportband in de machine worden gebracht, draaien de borstels binnenin, aangedreven door een motor, snel. De belangrijkste borstelvorm is gemaakt volgens de vorm en grootte van de fles, waarbij de nek en schouder van de fles volledig worden gewassen. Water tonen zal tegelijkertijd met het borstelwassen worden gedaan.

Afmeting: 1800*1550*1750mm
Gewicht: 200kg
Vermogen: 3KW

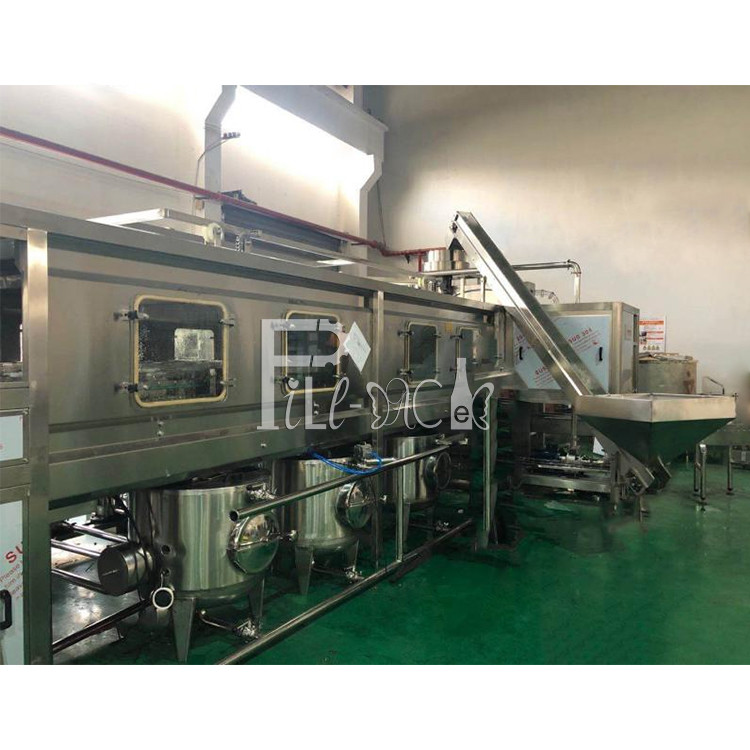

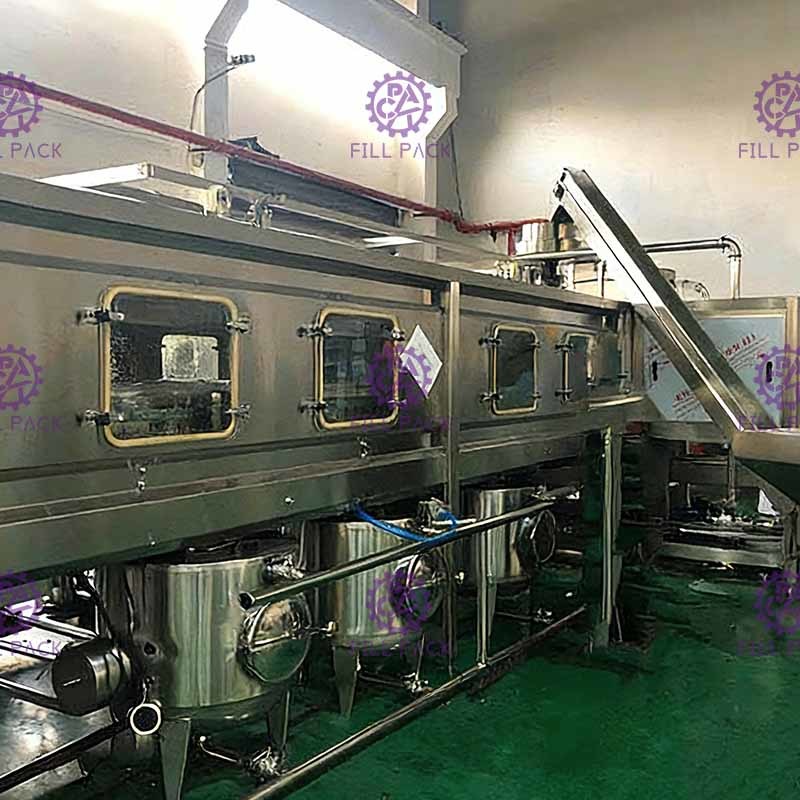

Monoblock fles spoeler

De wasmachine bestaat voornamelijk uit frame, transmissiegedeelte, spoelleidingen, watertanks, flessenrekken en andere componenten.

1, Rek: volledig door 80x80 vierkante buis gelast roestvrij staal, hoge sterkte, goede stijfheid, lichtgewicht, mooie uitstraling, gemakkelijk schoon te maken enzovoort. Automatisch lassen van fleslichamen en chassis.

2, Transmissie: aangedreven tandwiel, ketting, prop flessenrek, stevige flesbekers, enz., waarin kettingen, tandwielen zorgvuldig zijn ontworpen om het wetenschappelijker en perfecter te maken.

3, Hoofdaandrijving: frequentiebesturing fles transportstation, elke keer dat men een vaste tijd blijft, kettingplaat ten opzichte van de positie van de automatische fles en de hoekpositie van de fles ondergaan ook een rigoureuze berekening om een ​​nauwkeurige positionering van de gehele automatische werking te garanderen.

4, Afstellen: U kunt de bouten van het kettingeindlager afstellen om ervoor te zorgen dat de hele ketting van elastische consistentie is.

De pijpen zijn gemaakt van roestvrijstalen wasmachinepijpverbinding, spiraalmondstuk heeft waspunten sterkere inspanningen voor een goed effect, hoge efficiëntie zonder dode hoeken.

Het spoelen is verdeeld in 18 keer en afvoerstations worden ingesteld na elke spoelstap door alkalische vloeistof, recycling terugwater, aseptisch water en zuiver water, elke stationstijd is 8S.

Parameters:

Cilinder: AirTAC-Taiwan

Magnetische klep: AirTAC-Taiwan

Luchtverbruik: 0,6M3/min; 0,6Mpa

Stijgende pomp-vul pomp: Nanfang

Motor: LJL ZheJiang

PLC: Mitsubishi Japans

Verwarmingsvermogen: 18KW, andere onderdelen Vermogen: 6KW

Afmeting: 11000*2300*2200mm

Gewicht: 5000kg

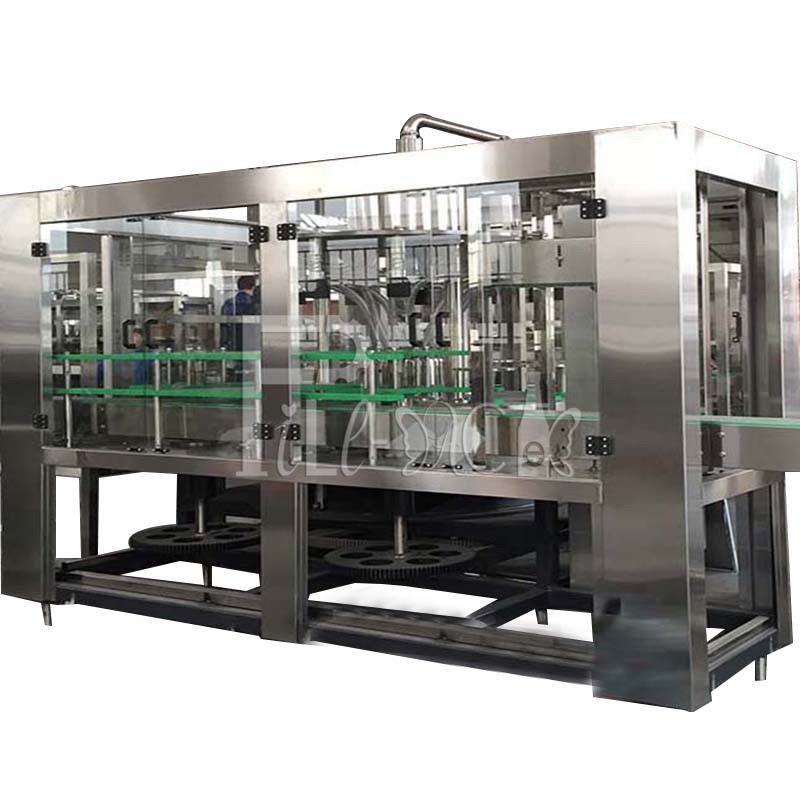

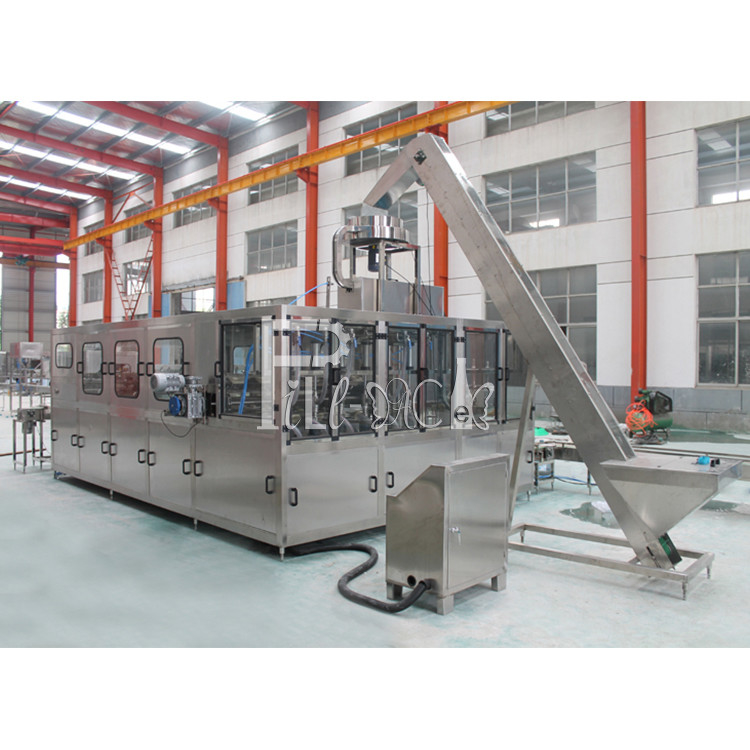

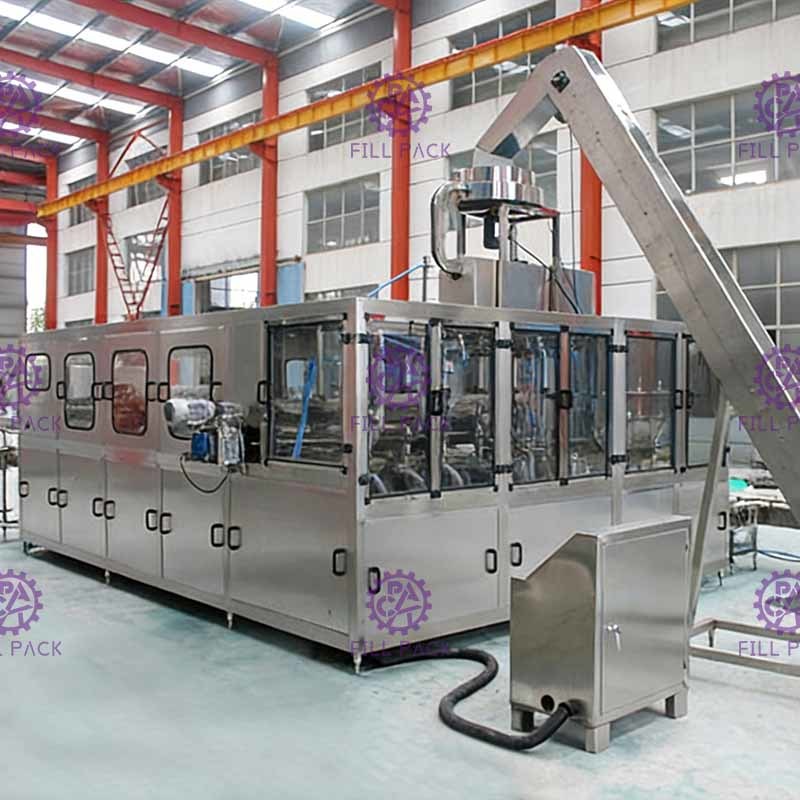

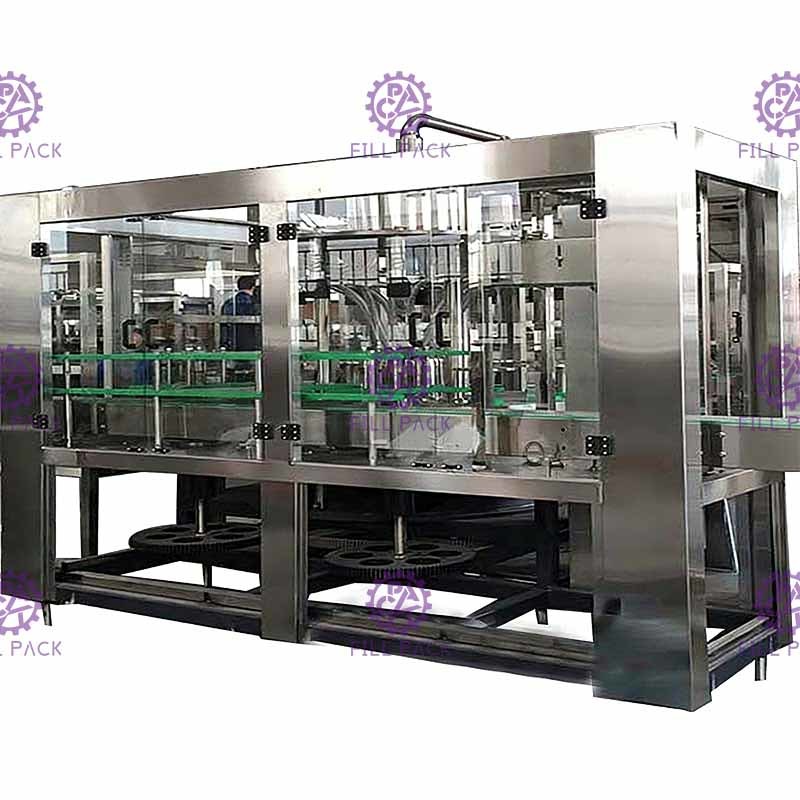

Automatische roterende flesvuller:

Algemeen:

Deze machine gebruikt microdruk vulling dat emmer irrigatie vloeistof door de pomp naar het water, altijd ervoor zorgen dat het vulproces vol was van vaten irrigatie vloeistof staat, irrigatie vloeistof vat top met een druksensor, een druksensor door het signaal in de omvormer door omvormer controle pomp motorsnelheid, waardoor een constante vuldruk wordt gewaarborgd.

Fles gevoed door een sterwiel in de flesvulmachine, vulgebied om het startpunt te bereiken, de rollenfles langs de nok zal omhoog houden, start vulklep voor het vullen van een fles, en met het lichaam, enz. samen synchroon draaien; flessen komen irrigatie eindpunt laadzone aan, om de nok rollenfles met lage zelfreset te bereiken Sluit vulklep, het vullen van het einde van het vat met het sterwiel uit de flesvulmachine.

Component:

PLC: Mitsubishi

Luchtcomponenten: AirTAC

Waterpompen: NanFang

Omvormer: Mitsubishi

Parameters:

Vermogen: 5KW

Vulkoppen: 9 stuks

Afmeting: 2900*2700*2200mm

Gewicht: 2500kg
